ESCA 3 Поворот верт. внутр. 45град 80х200-0,6 IEK ES3-PN-45-080-200-06

Описание

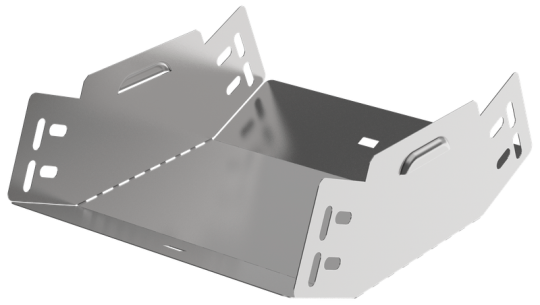

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Длина: 139 мм
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Номер цвета RAL: 7047
• Вид или марка материала: Прочее
• Отклонение - угол : 45
• Степень защиты - IP: IP00
• Ширина ответвления: 200 мм
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Материал: Сталь
• Ширина: 200 мм
• Толщина металла: 0.6 мм
• Модель или исполнение: Интегрированный разъем
• Вес: 0,39 кг
• Высота кабельного лотка : 80 мм
• Класс стойкости к коррозии: 2
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
