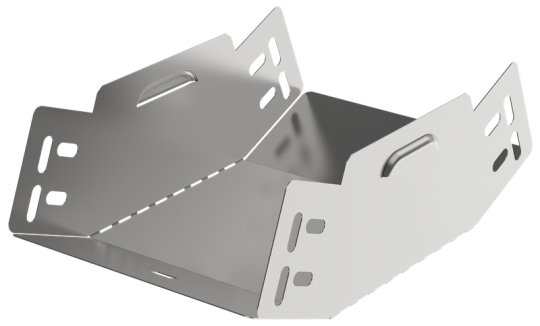

ESCA 3 Поворот верт. внутр. 45град 80х150-0,6 IEK ES3-PN-45-080-150-06

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Ширина ответвления: 150 мм
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Длина: 139 мм
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Температура эксплуатации: -50...40 °C
• Толщина металла: 0.6 мм
• Номер цвета RAL: 7047
• Отклонение - угол : 45
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина: 150 мм
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Высота кабельного лотка : 80 мм
• Класс стойкости к коррозии: 2
• Монтажная температура: -50...40 °C
• Вес: 0,33 кг
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Толщина цинкового покрытия: 10 мкм
• Изменение направления: Вертикально восходящий (внутренний)
