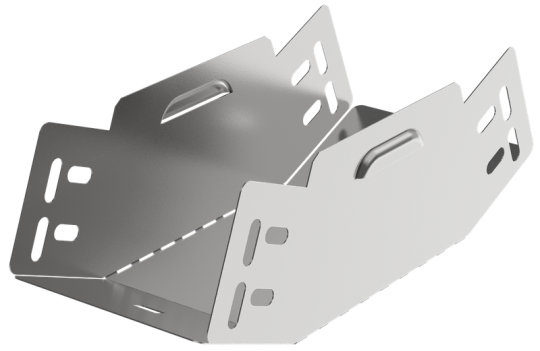

ESCA 3 Поворот верт. внутр. 45град 80х100-0,6 IEK ES3-PN-45-080-100-06

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Толщина металла: 0.6 мм
• Ширина: 100 мм
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Толщина цинкового покрытия: 10 мкм
• Цвет: Светло-серый
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Высота кабельного лотка : 80 мм
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Длина: 139 мм
• Ширина ответвления: 100 мм
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Отклонение - угол : 45
• Подходит для обеспеч целостности цепи: Нет
• Вес: 0,27 кг
• Класс стойкости к коррозии: 2
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Номер цвета RAL: 7047
