ESCA 3 Поворот верт. внутр. 45град 50х200-0,6 IEK ES3-PN-45-050-200-06

Описание

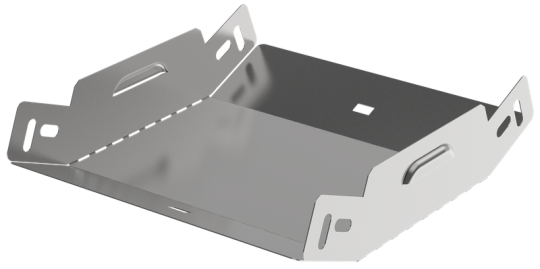

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Вес: 0,31 кг
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Изменение направления: Вертикально восходящий (внутренний)
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Ширина ответвления: 200 мм
• Класс стойкости к коррозии: 2
• Длина: 112 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Отклонение - угол : 45
• Высота кабельного лотка : 50 мм
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Ширина: 200 мм
• Толщина металла: 0.6 мм
• Температура эксплуатации: -50...40 °C
