ESCA 3 Поворот верт. внутр. 45град 50х150-0,6 IEK ES3-PN-45-050-150-06

Описание

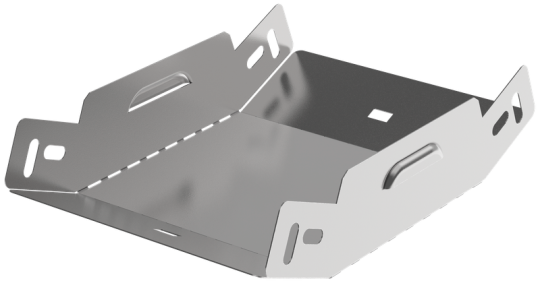

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Высота кабельного лотка : 50 мм
• Ширина ответвления: 150 мм
• Класс стойкости к коррозии: 2
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина цинкового покрытия: 10 мкм
• Толщина металла: 0.6 мм
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Отклонение - угол : 45
• Вес: 0,26 кг
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Длина: 112 мм
• Материал: Сталь
• Ширина: 150 мм
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
