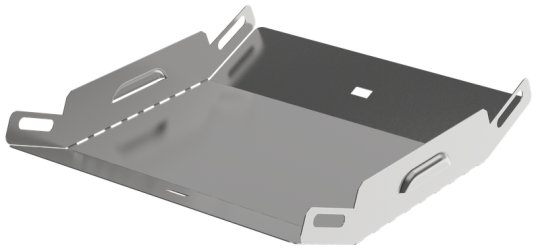

ESCA 3 Поворот верт. внутр. 45град 35х200-0,6 IEK ES3-PN-45-035-200-06

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 200 мм
• Высота: 35 мм
• Вес: 0,28 кг
• Длина: 101 мм
• Отклонение - угол : 45
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 2
• Вид или марка материала: Прочее
• Ширина: 200 мм
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Изменение направления: Вертикально восходящий (внутренний)
• Толщина металла: 0.6 мм
• Толщина цинкового покрытия: 10 мкм
• Материал: Сталь
• Ширина ответвления: 200 мм
• Высота кабельного лотка : 35 мм
• Модель или исполнение: Интегрированный разъем
