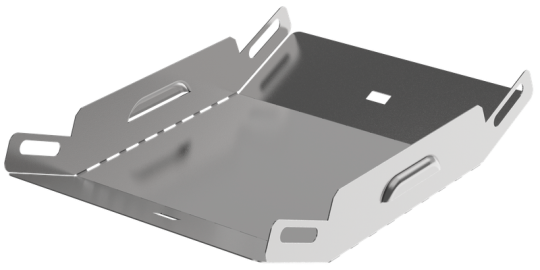

ESCA 3 Поворот верт. внутр. 45град 35х150-0,6 IEK ES3-PN-45-035-150-06

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 150 мм
• Высота: 35 мм
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 150 мм
• Материал: Сталь
• Номер цвета RAL: 7047
• Изменение направления: Вертикально восходящий (внутренний)
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Толщина металла: 0.6 мм
• Вес: 0,23 кг
• Высота кабельного лотка : 35 мм
• Модель или исполнение: Интегрированный разъем
• Цвет: Светло-серый
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Класс стойкости к коррозии: 2
• Толщина цинкового покрытия: 10 мкм
• Длина: 101 мм
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 45
• Ширина: 150 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Степень защиты - IP: IP00
