ESCA 3 Поворот верт. внутр. 45град 35х100-0,6 IEK ES3-PN-45-035-100-06

Описание

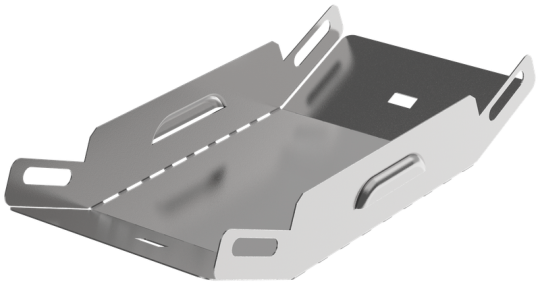

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 100 мм
• Высота: 35 мм
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Ширина ответвления: 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 45
• Ширина: 100 мм
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 35 мм
• Длина: 101 мм
• Перфорированная боковая стенка : Нет
• Вес: 0,17 кг
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Толщина металла: 0.6 мм
• Толщина цинкового покрытия: 10 мкм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 2
• Изменение направления: Вертикально восходящий (внутренний)
