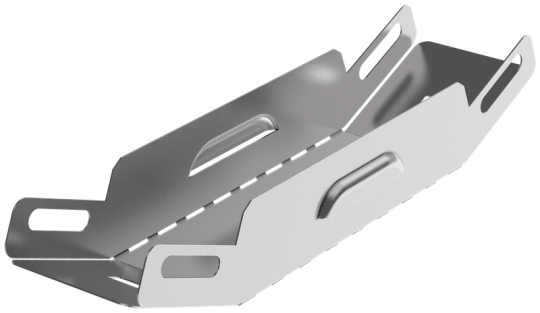

ESCA 3 Поворот верт. внутр. 45град 35х50-0,6 IEK ES3-PN-45-035-050-06

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 50 мм
• Высота: 35 мм
• Монтажная температура: -50...40 °C
• Толщина металла: 0.6 мм
• Класс стойкости к коррозии: 2
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 45
• Высота кабельного лотка : 35 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Цвет: Светло-серый
• Изменение направления: Вертикально восходящий (внутренний)
• Вес: 0,11 кг
• Длина: 101 мм
• Толщина цинкового покрытия: 10 мкм
• Ширина: 50 мм
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 50 мм
• Модель или исполнение: Интегрированный разъем
