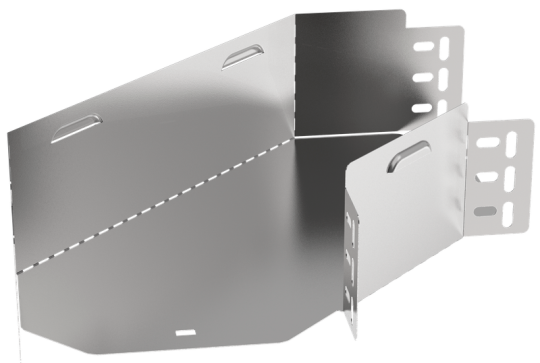

ESCA 3 Поворот 90град 100х200-0,6 IEK ES3-PG-90-100-200-06

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Длина: 493 мм
• Вес: 0,69 кг
• Вид или марка материала: Прочее
• Изменение направления: Горизонтальный (-ая)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина цинкового покрытия: 10 мкм
• Ширина: 200 мм
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 2
• Толщина металла: 0.6 мм
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 200 мм
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 90
• Материал: Сталь
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 100 мм
• Перфорированная боковая стенка : Нет
