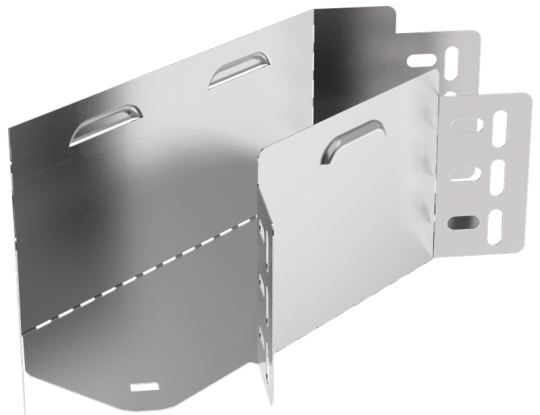

ESCA 3 Поворот 90град 100х100-0,6 IEK ES3-PG-90-100-100-06

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Вес: 0,40 кг
• Ширина ответвления: 100 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 10 мкм
• Длина: 352 мм
• Степень защиты - IP: IP00
• Изменение направления: Горизонтальный (-ая)
• Вид или марка материала: Прочее
• Толщина металла: 0.6 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 100 мм
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Материал: Сталь
• Отклонение - угол : 90
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Ширина: 100 мм
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
