ESCA 3 Поворот 90град 35х200-0,6 IEK ES3-PG-90-035-200-06

Описание

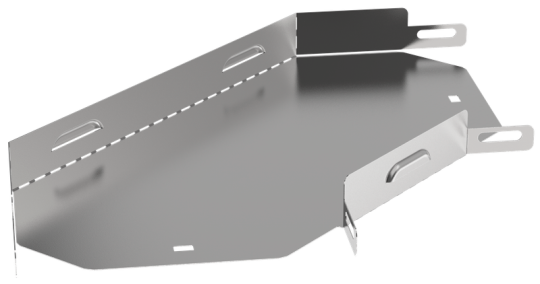

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 200 мм
• Высота: 35 мм
• Длина: 493 мм
• Цвет: Светло-серый
• Толщина металла: 0.6 мм
• Вид или марка материала: Прочее
• Изменение направления: Горизонтальный (-ая)
• Ширина ответвления: 200 мм
• Номер цвета RAL: 7047
• Отклонение - угол : 90
• Ширина: 200 мм
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 10 мкм
• Вес: 0,45 кг
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 2
• Высота кабельного лотка : 35 мм
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Степень защиты - IP: IP00
