ESCA 3 Поворот 45град 100х200-0,6 IEK ES3-PG-45-100-200-06

Описание

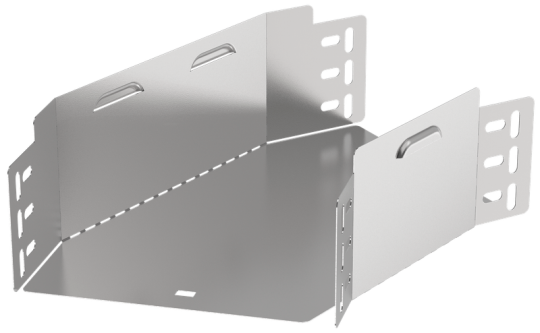

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Ширина ответвления: 200 мм
• Толщина металла: 0.6 мм
• Ширина: 200 мм
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Вес: 0,54 кг
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 2
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 45
• Исполнение для больших расст-усиленный: Нет
• Длина: 379 мм
• Материал: Сталь
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Высота кабельного лотка : 100 мм
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Перфорация в основании для монтажа: Нет
• Изменение направления: Горизонтальный (-ая)
