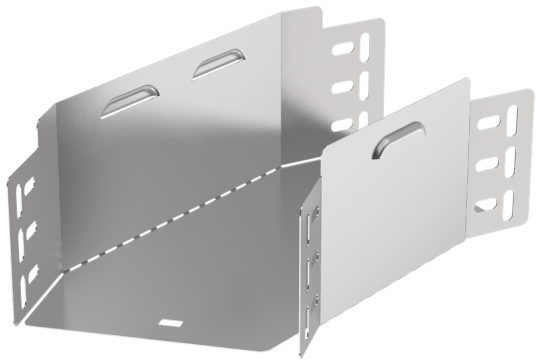

ESCA 3 Поворот 45град 100х150-0,6 IEK ES3-PG-45-100-150-06

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Ширина: 150 мм
• Ширина ответвления: 150 мм
• Высота кабельного лотка : 100 мм
• Длина: 341 мм
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 0.6 мм
• Перфорированная боковая стенка : Нет
• Вес: 0,44 кг
• Толщина цинкового покрытия: 10 мкм
• Класс стойкости к коррозии: 2
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Горизонтальный (-ая)
• Отклонение - угол : 45
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
