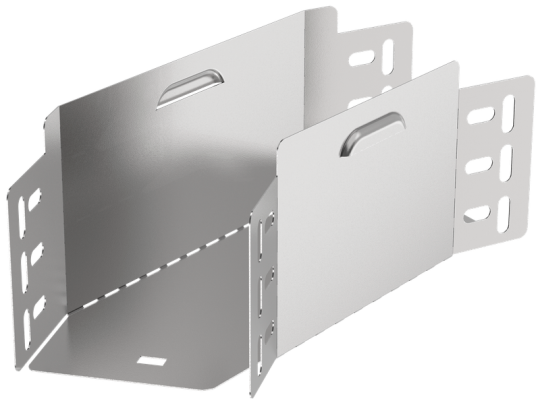

ESCA 3 Поворот 45град 100х100-0,6 IEK ES3-PG-45-100-100-06

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Температура эксплуатации: -50...40 °C
• Цвет: Светло-серый
• Изменение направления: Горизонтальный (-ая)
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Ширина: 100 мм
• Отклонение - угол : 45
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 10 мкм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Класс стойкости к коррозии: 2
• Вид или марка материала: Прочее
• Длина: 303 мм
• Вес: 0,34 кг
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 100 мм
• Толщина металла: 0.6 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 100 мм
