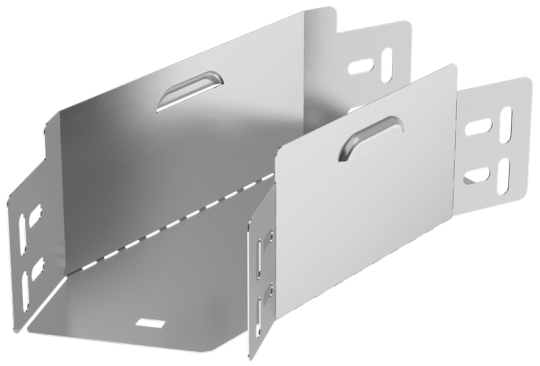

ESCA 3 Поворот 45град 80х100-0,6 IEK ES3-PG-45-080-100-06

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Перфорация в основании для монтажа: Нет
• Изменение направления: Горизонтальный (-ая)
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 10 мкм
• Степень защиты - IP: IP00
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 80 мм
• Исполнение для больших расст-усиленный: Нет
• Длина: 303 мм
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 100 мм
• Температура эксплуатации: -50...40 °C
• Цвет: Светло-серый
• Ширина: 100 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Номер цвета RAL: 7047
• Материал: Сталь
• Вес: 0,30 кг
• Класс стойкости к коррозии: 2
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 0.6 мм
