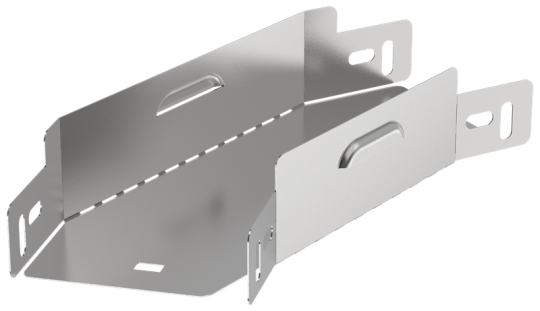

ESCA 3 Поворот 45град 50х100-0,6 IEK ES3-PG-45-050-100-06

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Номер цвета RAL: 7047
• Ширина ответвления: 100 мм
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина металла: 0.6 мм
• Ширина: 100 мм
• Вес: 0,22 кг
• Изменение направления: Горизонтальный (-ая)
• Толщина цинкового покрытия: 10 мкм
• Перфорация в основании для монтажа: Нет
• Цвет: Светло-серый
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 50 мм
• Длина: 303 мм
• Степень защиты - IP: IP00
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 2
