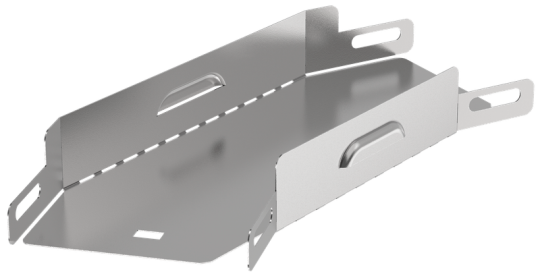

ESCA 3 Поворот 45град 35х100-0,6 IEK ES3-PG-45-035-100-06

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 100 мм
• Высота: 35 мм
• Степень защиты - IP: IP00
• Материал: Сталь
• Вид или марка материала: Прочее
• Толщина металла: 0.6 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Изменение направления: Горизонтальный (-ая)
• Ширина: 100 мм
• Толщина цинкового покрытия: 10 мкм
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 35 мм
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 100 мм
• Температура эксплуатации: -50...40 °C
• Вес: 0,19 кг
• Класс стойкости к коррозии: 2
• Длина: 303 мм
• Отклонение - угол : 45
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
