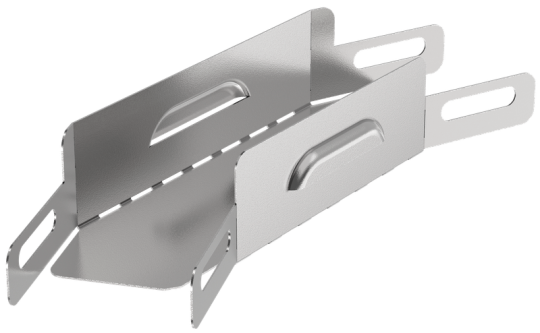

ESCA 3 Поворот 45град 35х50-0,6 IEK ES3-PG-45-035-050-06

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Компактная упаковка: поставляется в плоском виде.

• Ширина кабельного лотка : 50 мм
• Высота: 35 мм
• Номер цвета RAL: 7047
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Перфорация в основании для монтажа: Нет
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Толщина металла: 0.6 мм
• Ширина ответвления: 50 мм
• Ширина: 50 мм
• Подходит для обеспеч целостности цепи: Нет
• Вес: 0,09 кг
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина цинкового покрытия: 10 мкм
• Степень защиты - IP: IP00
• Изменение направления: Горизонтальный (-ая)
• Длина: 222 мм
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Отклонение - угол : 45
• Класс стойкости к коррозии: 2
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 35 мм
