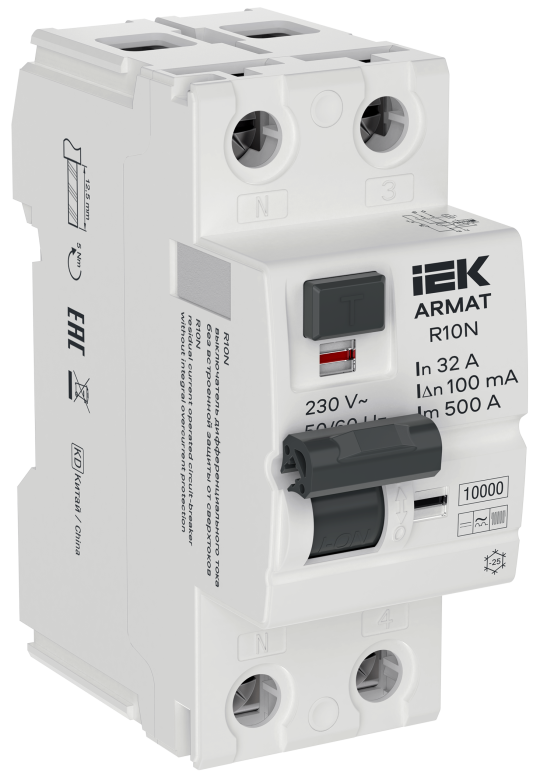

ARMAT ВДТ R10N 2P 32А 100мА тип B IEK AR-R10N-2-032B100

Описание

Выключатели дифференциального тока R10N типа B серии ARMAT предназначены для эксплуатации в однофазных или трёхфазных электрических сетях переменного тока напряжением до 400 В частотой 50/60 Гц. ВДТ типа В обеспечивают защиту от постоянной составляющей, переменной и пульсирующей составляющей и высокочастотной составляющей дифференциального тока. Дифференциальный ток с высокочастотной составляющей может возникать в оборудовании с преобразователями на полупроводниках. ВДТ с характеристиками срабатывания АС и А не могут обеспечить комплексную защиту в системах с преобразователями на полупроводниках, комплексная защита может быть обеспечена только с помощью ВДТ с характеристикой срабатывания типа В. Преобразователи на полупроводниках встречаются в медицинском оборудовании (различные виды томографов, рентгеновские аппараты и т.д.), зарядных станциях, фотоэлектрических преобразователях, источниках бесперебойного питания, преобразователях частоты.

ВДТ R10N типа В обеспечивают защиту от постоянной составляющей, переменной и пульсирующей составляющей и высокочастотной составляющей дифференциального тока; ВДТ R10N типа В функционально не зависят от напряжения питания (электромеханический тип ВДТ), что гарантирует работу даже в случае отгарания нейтрального проводника; Конструкция ВДТ R10N типа В обеспечивает возможность подключения шинами типа PIN и FORK; ВДТ R10N типа В оснащены индиактором положения контактной группы, который позволяет определить действительное положение контактной группы в любой момент времени; ВДТ R10N типа В оснащены индикатором срабатывания по дифференциальному току, который позволяет оперативно определить причину срабатывания ВДТ; Конструкция ВДТ обеспечивает совместимость с дополнительными устройствами AUX ARMAT; Конструкция ВДТ обеспечивает совместимость с выносной рукояткой RHN ARMAT. В конструкции выносной рукоятки RHN ARMAT реализован исполнительный тестирующий механизм, который дублирует функци. кнопки "Тест" ВДТ.

• Номинальный ток: 32 А
• Количество полюсов: 2
• Номин ток утечки: 0.10 А
• Тип тока утечки: B
• Селективная защита: Нет
• Номин раб напряжение: 230 В
• откл способность при коротком замыкании-Icw: 10 кА
• Ширина по количеству модульных расстояний: 2
• Тип монтажа: На DIN-рейку
• Номин ток: 32 А
• Номинальное рабочее напряжение: 230 В
• Импульсная прочность: - кА
