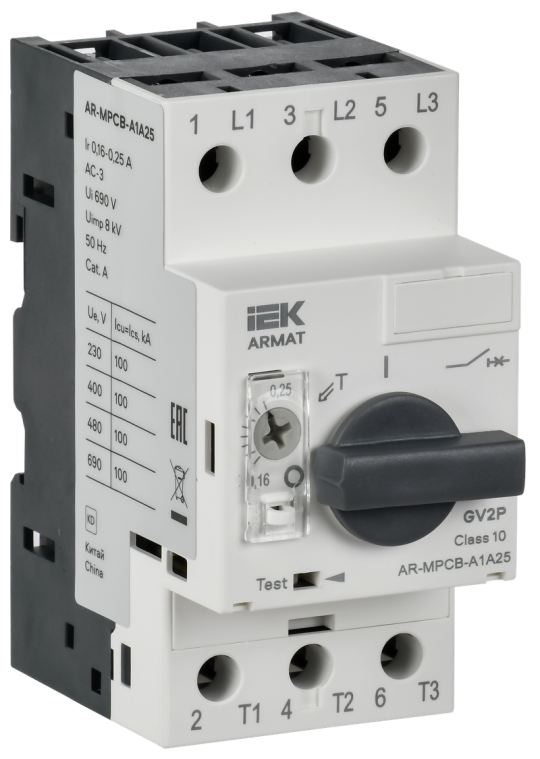

ARMAT Авт. выкл. защиты двигателя A1 GV2P 0,16-0,25А IEK AR-MPCB-A1A25

Описание

Автоматический выключатель защиты двигателя типа GV2P серии ARMAT предназначен для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы. Выключатель защищает рабочие части электродвигателей от перегрузок во время запуска, поскольку пусковые токи при включении двигателя могут значительно превышать номинальные значения. Выключатель обеспечивает точную настройку и гибкую реакцию на пиковые пусковые токи. Эффективная защита от скачкового повышения тока при запуске электродвигателя способствует увеличению срока эксплуатации электроприборов. По своим конструктивным и техническим характеристикам автоматический выключатель защиты двигателя типа GV2P серии ARMAT соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.

Высокая отключающая способность, Icu – 100 кА. Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов. Температурная компенсация до +60 °С. Возможность пломбирования настройки теплового расцепителя. Индикация срабатывания по короткому замыканию. Возможность установки поворотной рукоятки. Широкий ассортимент дополнительных устройств позволяет разрабатывать различные системы защиты и автоматизации.

• Номин ток: 0.3 А
• Диапазон уставки тока расцепления: 0,16...0,25 А
• Количество полюсов: 3
• Тип расцепителя: Термомагнитный
• Ширина: 45.0 мм
• С термозащитой: Да
• С встроенным расцепителем пониж-го напряж: Нет
• Конструкция прибора: Встраиваемое устройство для встраиваемой техники
• Ремонтопригодность: Нет
• Номин откл способность Icu при 400 В AC: 100 кА
• Номин предельный отключаемый ток к з Iсu 400 В: 100 кА
• Номин предельный отключаемый ток к з Iсu 660 В: 100 кА
• Высота: 90.0 мм
• Уставка электромагнитного расцепителя: 3.3 А
• Номин предельный отключаемый ток к з Iсu 230 В: 100 кА
• Тип подключения силовой электрич цепи: Винтовое соединение
• Номин напряжение изоляции Ui: 690 В
• Коммутационное перенапряжение: ≤ 8000 В
• Номин раб напряжение: 230/400/690 В
• Номин продолжительный ток Iu: 0 А
• Номин мощность управ ЭД в применения АС-3 230В: 0.06 кВт
• Вес: 0,32 кг
• Степень защиты - IP: IP20
• Класс расцепления - защиты: 10
• Номин частота: 50 Гц
• Диап регул без заде сраб расцеп короткого замык: - А
• Номин рабочий отключаемый ток к з Iсs 230 В: 100 А
• С интегрированным вспомогат перекл: Нет
• Температура эксплуатации: -25…60 °C
• Тип монтажа: EV000242
• Тип подключения: Винтовое соединение
• Электр или Мех износостойкость: 12000 циклов В на О
• Чувствительность к обрыву фазы: Да
• Номин мощность управ ЭД в применения АС-3 660В: 0.16 кВт
• Номин мощность управ ЭД в применения АС-3 400В: 0.06 кВт
• Номин рабочий отключаемый ток к з Iсs 400 В: 100.0 кА
• Номин импульсное выдерживаемое напряжение: 8 кВ
• Глубина: 66.4 мм
• Номин рабочий отключаемый ток к з Iсs 660 В: 100.00 кА
