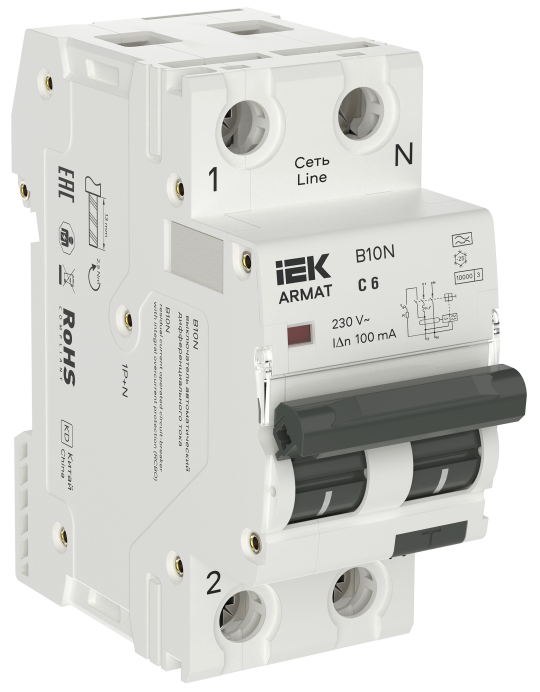

ARMAT АВДТ B10N 1P+NP C6 100мА тип A (36мм) IEK

Цена 2 955,18

2955.18 RUB
Цена обновлена 04 июля 2025

шт

Описание

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N с топологией полюсов 1P+N - надежное решение для промышленности, энергетики и бытового применения. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 1P+N означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в фазном полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка вывода исключает неправильное подключение и ошибку при монтаже проводников. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N 1P+N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX (дополнительные контакты и расцепители), а также поворотную рукоятку типа RHN, блокировку рукоятки взвода типа HLC и заглушку вывода пломбировочную типа OTL. Модельный ряд включает в себя устройства с номинальными токами от 6 А до 63 А, с характеристиками срабатывания по сверхтоку B и C, типом защитной характеристики по дифференциальному току A, с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Номинальная наибольшая отключающая способность 10 кА - гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Совместимость с дополнительными устройствами ARMAT серии AUX - присоединение до 4 дополнительных устройств (дополнительные контакты и расцепители) одновременно, а также совместимость с поворотной рукояткой типа RHN, блокировкой рукоятки взвода типа HLC и заглушкой вывода пломбировочной типа OTL. Максимальный выдерживаемый момент винтового зажима в 5 Н·м снижает тепловыделение в выводе в месте контактного соединения, что уменьшает потребляемую мощность на полюсе устройства, а наличие защитной шторки в выводе исключает неправильное подключение проводника и ошибку при монтаже. Подключение шинами PIN и FORK реализовано как сверху так и снизу устройства, что увеличивает вариативность подключений в распределительном щите.

  • Номин ток: 6 А
  • Количество полюсов: 1Р+N
  • Номин ток утечки: 0,1 А
  • Тип тока утечки: A
  • Характеристика срабатывания - кривая тока: C
  • Номин раб напряжение: 230 В
  • Тип напряжения : Переменный (AC)
  • Класс токоограничения: 3
  • Наличие электронного расцепителя: Нет
  • Момент затяжки винтов контактных зажимов: 5 нм
  • Рабочий режим: Продолжительный
  • Отключающая способность по EN 60898: 10 кА
  • Номин импульсное выдерживаемое напряжение: 4 кВ
  • Степень загрязнения: 2
  • Номин неоткл дифференциальный ток: 0,5IΔn мА
  • Наличие дифференциального расцепителя: Да
  • Монтажная глубина - ниши: 76 мм
  • Общ количество полюсов: 2
  • Частота: 50/60 Гц
  • Макс сечение входящего кабеля: 25 мм²
  • Наличие теплового расцепителя: Да
  • Электрическая износостойкость: 10000 В-О
  • Степень защиты - IP: IP20
  • Механическая износостойкость: 20000 циклов В-О
  • Количество защищенных полюсов: 1
  • Отключение нейтрали: Да
  • Ширина по количеству модульных расстояний: 2
  • Отключающая способность по IEC 60947-2: 10 кА
  • Температура эксплуатации: -25...55 °C
  • Наличие электромагнитного расцепителя: Да
  • Тип подключения: EV000415
  • Тип монтажа: EV004369
  • Тип расцепителя: IEK_V0000011
