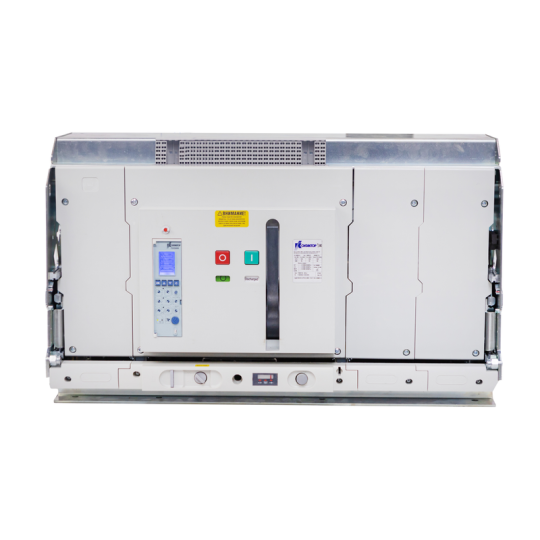

Протон М-63В-МР4LSIG-5000-120-3-ВП 7020151

Описание

Воздушные автоматические выключатели нового поколения серии «Протон М» являются продолжением известной на российском рынке серии «Протон» (ВА50-45Про) на токи от 630 до 7500 А cтационарного и выкатного исполнения. Серия «Протон М» имеет улучшенные характеристики, максимально удовлетворяющие требованиям современных проектов. Адаптивный подход к формированию комплектации автоматического выключателя на этапе размещения заказа позволяет легко и быстро подобрать необходимые параметры защиты под ваши требования. Стандартные электронные расцепители МР2, МР4 с ЖК-дисплеем, а также расцепители МР6 с функциями измерения токов, активной, реактивной и полной мощности, наглядного графического отображения мгновенных, максимальных и средних значений параметров сети, обмена данными по сети Modbus и логической селективности – всё это позволяет организовать защиту, соответствующую самым высоким требованиям. Соответствуют ГОСТ Р 50030.2. Modbus во всех версиях МР4 и МР6. Гарантия на аппарат и аксессуары 5 лет. Заказываются по опросному листу. В опросном листе указывается требуемая конфигурация АВ и дополнительные опции и аксессуары.

Повышенная надежность конструкции аппарата Ics=100%Icu подтверждена в собственном Испытательном центре электрооборудования. Заказ комплектации выключателя по опросному листу — гибкость выбора без переплат за ненужные аксессуары. Стандартные электронные расцепители МР4 с функцией измерения базовых параметров (I, U, P), а также расцепители с расширенным функционалом МР6 с измерениями токов, активной, реактивной и полной мощности, наглядным графическим отображением мгновенных, максимальных и средних значений параметров сети. Обмен данными по сети Modbus и логическая селективность в обоих версиях электронных расцепителей. Соответствие ТР ТС, RoHS, ГОСТ и международным нормам гарантирует непревзойденное качество. Компактные габариты, простота монтажа, надёжность конструкции, премиальные материалы — соответствие стандартам производства самых современных типов НКУ. Адаптируемость к различным конфигурациям шин в распределительном щите. Бесплатная установка аксессуаров на производстве, полная сопроводительная и техническая документация в соответствии с ГОСТ, 2D/3D-модели для проектирования, обучение специалистов и сервисное обслуживание от завода-изготовителя. Сделано в России. Многолетний опыт разработки и производства на собственной современной площадке в г. Ульяновск по мировым и российским стандартам качества.

• Номин ток: 5000 А
• Количество полюсов: 3
• Номин откл способность Icu при 400 В 50 Гц: 120 кА
• Исполнение: Выдвижной (-ая)
• Тип расцепителя: Электронный
• Номин раб напряжение: 690 В
• Тип изделия/компонента: Выключатель автоматический воздушный
• Потери энергии: 1200 Вт
• Температура эксплуатации: -25...70 °C
• Кол-во вспомогат переключающих контактов: 0
• Моторный привод встроенный: Нет
• Тип подключения силовой электрич цепи: Подключение на шину
• Комплексная защита от замыканий на землю: Да
• Частота сети: 50/60 Гц
• Ширина: 818.0 мм
• Высота: 490.0 мм
• Глубина: 395.5 мм
• Номин кратковрем выдерж в течении 1 с ток Icw: 120 кА
• Номин напряжение: 415/690 В
• С расцеплением под напряжением: Да
• Дополнит оборудование входящее в поставку: Вспомогательный контакт/сигнальный контакт
• Моторный привод - дополнительно: Да
• Номин импульсное выдерживаемое напряжение: 12 кВ
• Номин продолжительный ток Iu: 5000 А
• Тип элемента управления: Рычажковый (перекидной рычаг)
• Диапазон кратк задержки расцеп короткого замык: 7500...60000 А
• Степень защиты - IP: IP20
• Механич износостойкость без обслуживания: 10000 циклов
• Номин раб наибольшая откл способность Ics: 120 кА
• Диапазон уставки тока расцепления: 2000...5000 А
• Диап регул без заде сраб расцеп короткого замык: 10000...75000 А
• Кол-во вспомогат норм разомкнутых-НО конт: 5
• Номин напряжение изоляции Ui: 1000 В
• Вид подключения главной электрич цепи: Подключение сзади
• Наличие электронного расцепителя: Да
• Возможность установки индикатора откл: Да
• Кол-во вспомогат норм замкнутых-НЗ конт: 5
• Подходит для монтажа на DIN-рейку: Нет
• Конструкция прибора: Вставляемое в слот устройство (выдвижное/выкатное)
• Электр износостойкость без обслуживания при АС 440В: 5000 циклов
