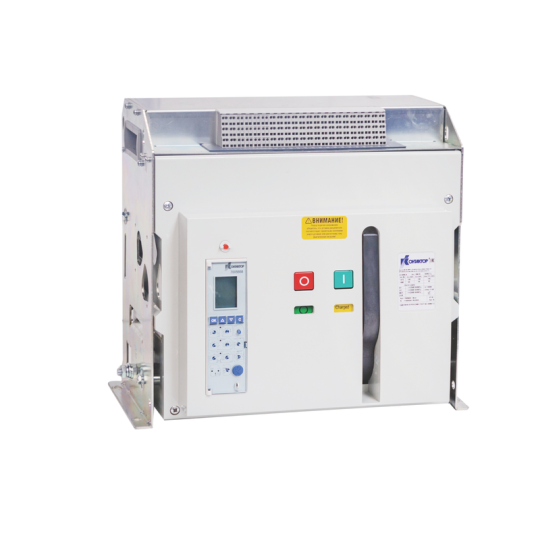

Протон М-40С-МР4LSI-2000-100-3-ВП 7006520

Описание

Воздушный автоматический выключатель ПРОТОН М на токи до 6300 А предназначен для эксплуатации в электроустановках на номинальное напряжение до 690 В переменного тока частотой 50/60 Гц. ПРОТОН М дополняется комплектом аксессуаров – независимый расцепитель, включающая катушка, расцепитель минимального напряжения, моторный привод для взвода пружины. Производится в стационарном и выдвижном исполнениях. Доступны для заказа 3 и 4 полюсные версии, с горизонтальными или вертикальными присоединительными клеммами. ПРОТОН М предназначен для рабочих включений и отключений, а также для защиты от сверхтоков и замыканий на землю. Стандартные электронные расцепители МР4 и МР6 с расширенным функционалом – измерением и графическим отображением широкого спектра параметров сети на жидкокристаллическом дисплее, информированием о плановом обслуживании и сервисным журналом. Расширенный функционал защит LSI или LSIG. Modbus во всех версиях МР4 и МР6. Гарантия на аппарат и аксессуары 5 лет.

Повышенная надежность конструкции аппарата Ics=100%Icu подтверждена в собственном Испытательном центре электрооборудования. Заказ комплектации выключателя по опросному листу — гибкость выбора без переплат за ненужные аксессуары. Стандартные электронные расцепители МР4 с функцией измерения базовых параметров (I, U, P), а также расцепители с расширенным функционалом МР6 с измерениями токов, активной, реактивной и полной мощности, наглядным графическим отображением мгновенных, максимальных и средних значений параметров сети. Обмен данными по сети Modbus и логическая селективность в обоих версиях электронных расцепителей. Соответствие ТР ТС, RoHS, ГОСТ и международным нормам гарантирует непревзойденное качество. Компактные габариты, простота монтажа, надёжность конструкции, премиальные материалы — соответствие стандартам производства самых современных типов НКУ. Адаптируемость к различным конфигурациям шин в распределительном щите. Бесплатная установка аксессуаров на производстве, полная сопроводительная и техническая документация в соответствии с ГОСТ, 2D/3D-модели для проектирования, обучение специалистов и сервисное обслуживание от завода-изготовителя. Сделано в России. Многолетний опыт разработки и производства на собственной современной площадке в г. Ульяновск по мировым и российским стандартам качества.

• Номин ток: 2000 А
• Количество полюсов: 3
• Номин откл способность Icu при 400 В 50 Гц: 100 кА
• Исполнение: Стационарное
• Тип расцепителя: Электронный
• Номин раб напряжение: 690 В
• Тип изделия/компонента: Выключатель автоматический воздушный
• Потери энергии: 650 Вт
• Температура эксплуатации: -25...70 °C
• Кол-во вспомогат переключающих контактов: 0
• Моторный привод встроенный: Нет
• Тип подключения силовой электрич цепи: Подключение на шину
• Комплексная защита от замыканий на землю: Нет
• Частота сети: 50/60 Гц
• Ширина: 461.0 мм
• Высота: 312.0 мм
• Глубина: 415.5 мм
• Степень защиты - IP: IP20
• С расцеплением под напряжением: Да
• Возможность установки индикатора откл: Да
• Подходит для монтажа на DIN-рейку: Нет
• Кол-во вспомогат норм замкнутых-НЗ конт: 5
• Конструкция прибора: Встраиваемое устройство для встраиваемой техники
• Номин продолжительный ток Iu: 2000 А
• Номин кратковрем выдерж в течении 1 с ток Icw: 100 кА
• Номин раб наибольшая откл способность Ics: 100 кА
• Диапазон кратк задержки расцеп короткого замык: 3000...24000 А
• Диап регул без заде сраб расцеп короткого замык: 4000...30000 А
• Моторный привод - дополнительно: Да
• Номин напряжение: 415/690 В
• Механич износостойкость без обслуживания: 12000 циклов
• Наличие электронного расцепителя: Да
• Дополнит оборудование входящее в поставку: Вспомогательный контакт/сигнальный контакт
• Вид подключения главной электрич цепи: Подключение сзади
• Номин напряжение изоляции Ui: 1000 В
• Диапазон уставки тока расцепления: 800...2000 А
• Тип элемента управления: Рычажковый (перекидной рычаг)
• Кол-во вспомогат норм разомкнутых-НО конт: 5
• Номин импульсное выдерживаемое напряжение: 12 кВ
• Электр износостойкость без обслуживания при АС 440В: 7000 циклов
