Описание

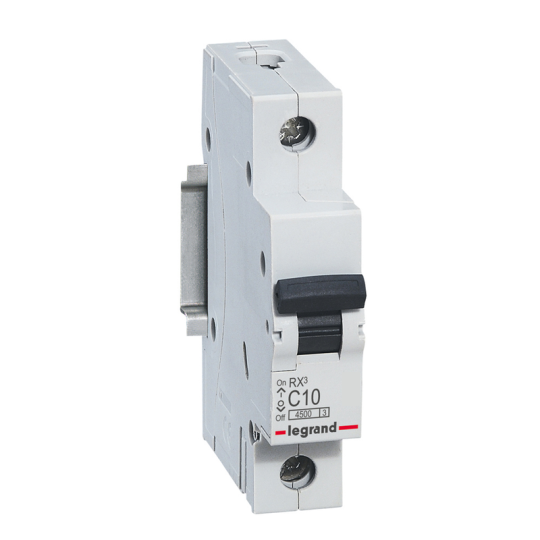

Автоматические выключатели серии RX3 предназначены для управления нагрузками, разъединения электрических цепей и защиты от перегрузки и короткого замыкания. Подходят для использования в жилых и небольших коммерческих зданиях.

Номинальный ток 6 ... 63 A. Увеличенная износостойкость (10000 электрических и 20000 механических циклов). Защитная характеристика типа C. Установка вспомогательных устройств и дополнительных модулей дифференциальной защиты не предусмотрена. Совместимы с гребенчатыми шинами.

• Номинальное рабочее напряжение: 230 В
• Характеристика срабатывания - кривая тока: C
• Отключающая способность: 4,5 кА
• Количество полюсов: 1
• Тип напряжения : Переменный (AC)
• Сфера применения: Промышленное и бытовое
• Кол-во нормально замкнутых - НЗ контактов: 0
• Макс сечение входящего кабеля: 35 мм²
• Возможна дополнит комплектация: Нет
• Наличие дифференциального расцепителя: Нет
• Подходит для силового выключателя: Нет
• Подходит для реле перегрузки: Нет
• Количество защищенных полюсов: 1
• Номин отключающая способность при коротком замыкании IEC 60947-2 при 230 В: 4.5 кА
• Класс защиты от поражения электрическим током: 0
• Количество переключающих контактов: 0
• Наличие кратности тока для времени tm функции I2t: Да
• Вес одного полюса: 0,150 кг
• Климатическое исполнение: УХЛ3
• Ремонтопригодность: Нет
• Частота: 50/60 Гц
• Время срабатывания расцепителя в зоне КЗ tm:  0,1 с
• Общ количество полюсов: 1
• Тип расцепителя: Тепловой, электромагнитный
• Степень защиты - IP: IP20
• Тип подключения: Винтовое соединение
• Номин напряжение постоян тока - DC: 60 В
• Тип монтажа: на DIN-рейку
• Наличие теплового расцепителя: Да
• Класс токоограничения: 3
• Наличие электромагнитного расцепителя: Да
• Номин напряжение изоляции Ui: 4 В
• Степень загрязнения: 2
• Номин импульсное выдерживаемое напряжение: 4 кВ
• Кол-во норм разомкнутых - НО контактов: 0
• Потери энергии: 4.5 Вт
• Рабочая температура окружающей среды: 30 °C
• Коэффициент гарантированного срабатывания: 1,45 o e
• Электр износостойкость: 10000 циклов
• Наличие электронного расцепителя: Нет
• Категория перенапряжения: 0
• Возможность присоединения шин: PIN (штырь)
• Сечение многожильного гибкого провода: 1,5...25 мм²
• Монтажная глубина - ниши: 44 мм
• Подходит для выключателя-разъединителя: Да
• Номин отключающая способность при коротком замыкании EN 60898 при 400 В: 4.5 кА
• Способ задания уставки мгновенного расцепителя: По кратности (Ki)
• Ширина по количеству модульных расстояний: 1
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Режим работы: Продолжительный-S1
• Сечение одножильного жёсткого провода: 1,5...35 мм²
• Коэффициент гарантированного несрабатывания: 1,13 o e
• Номин отключающая способность при коротком замыкании IEC 60947-2 при 400 В: 4.5 кА
• Наличие взрывозащиты: Без взрывозащиты
• Подходит для установки заподлицо: Нет
• Способ задания уставки расцепителя: По типу (A/B/C/D...)
• Электродинамическая стойкость Icm: 4,5 кА
• Мех износостойкость: 20000 циклов
• Номин отключающая способность при коротком замыкании EN 60898 при 230 В: 4.5 кА
