Описание

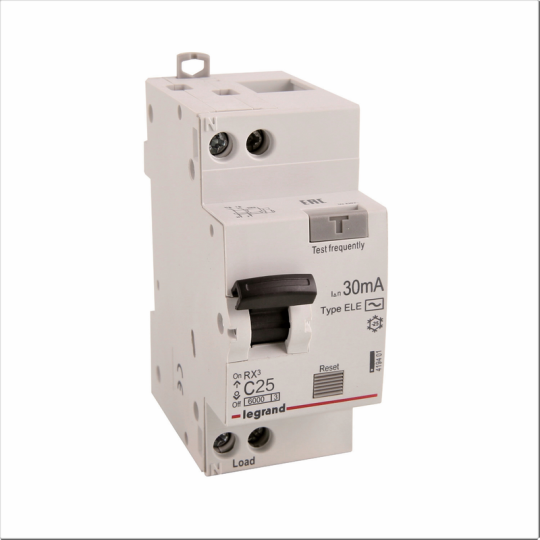

Автоматический выключатель, управляемый дифференциальным током со встроенной защитой от сверхтока (перегрузки и короткого замыкания) – АВДТ. Предназначен для управления, разъединения и защиты электрических сетей от сверхтоков и нарушений изоляции. Защищает людей от поражения электрическим током при прямом и косвенном прикосновении.

Номинальный ток 6 ... 40 A. Расширенный диапазон рабочих температур: от -25 °C до +70 °C.  Увеличенная износостойкость (10000 электрических и 20000 механических циклов).

• Номин ток: 25 А
• Количество полюсов: 5
• Номин ток утечки: 0,03 А
• Тип тока утечки: Переменный (AC)
• Отключающая способность: 6.0 кА
• Характеристика срабатывания - кривая тока: C
• Номин раб напряжение: 233 В
• Тип напряжения : Переменный (AC)
• Отключающая способность по IEC 60947-2: 6 кА
• Отключение нейтрали: Да
• Тип расцепителя: Тепловой, электромагнитный
• Тип монтажа: на DIN-рейку
• Макс сечение входящего кабеля: 16 мм²
• Степень загрязнения: 2
• Механическая износостойкость: 20000 циклов В-О
• Отключающая способность по IEC 61009-1: 6000 А
• Степень защиты - IP: IP20
• Температура эксплуатации: -25...70 °C
• Ширина по количеству модульных расстояний: 5
• Наличие дифференциального расцепителя: Да
• Наличие электромагнитного расцепителя: Да
• Количество защищенных полюсов: 1
• Отключающая способность по EN 60898: 6 кА
• Класс защиты по ГОСТ IEC 61140: 0
• Частота: 50/60 Гц
• Общ количество полюсов: 2
• Климатическое исполнение: УХЛ3.1
• Наличие электронного расцепителя: Нет
• Защита от перенапряжения: Нет
• Класс токоограничения: 3
• Рабочий режим: Продолжительный
• Номинальная диф наибольшая вкл и откл способность: 1500 А
• Монтажная глубина - ниши: 47 мм
• Электрическая износостойкость: 10000 В-О
• Наличие теплового расцепителя: Да
• Номин импульсное выдерживаемое напряжение: 7 кВ
• Момент затяжки винтов контактных зажимов: 2 нм
• Номин неоткл дифференциальный ток: 33 мА
• Категория перенапряжения: 2
• Тип подключения: Винтовое соединение
