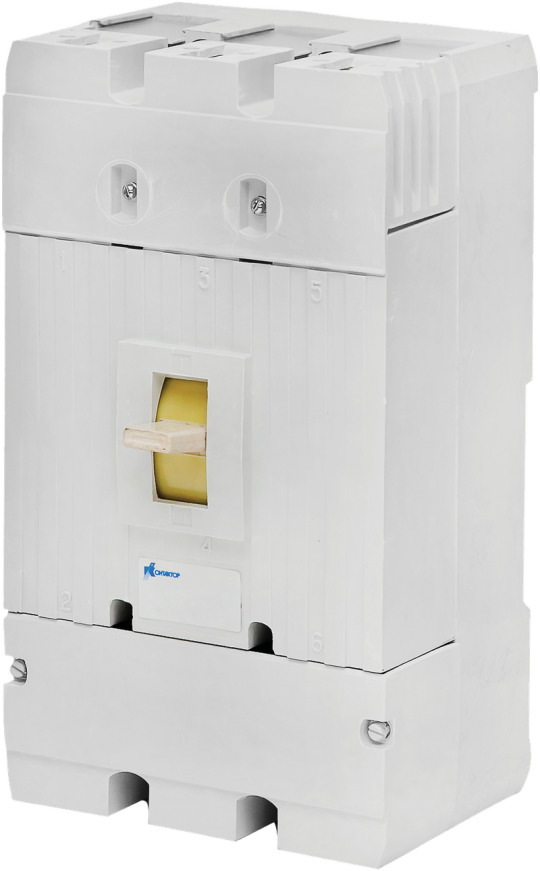

А3794БУХЛ3 Выдв Р/Дист 250А 690В Тип 231 1045536

Описание

Выключатели предназначены для эксплуатации в электроустановках с напряжением до 690 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока для нечастых (до 6 раз в сутки) оперативных включений и отключений электрических цепей, а также для защиты электрооборудования от перегрузок и коротких замыканий, а также при снижении напряжения до недопустимой величины. А3791Б — 2-полюсный постоянного или переменного тока, токоограничивающий (категория применения А) с электромагнитным максимальным расцепителем тока. А3792Б — 3-полюсный переменного тока, токоограничивающий (категория применения А) с электромагнитным максимальным расцепителем тока. А3793Б — 2-полюсный постоянного или переменного тока, токоограничивающий (категория применения А) с электронным и электромагнитным максимальными расцепителями тока. А3794Б — 3-полюсный переменного тока, токоограничивающий (категория применения А) с электронным и электромагнитным максимальными расцепителями тока. А3793С — 2-полюсный, селективный (категория применения В) с электронным максимальным расцепителем тока. А3794С — 3-полюсный переменного тока, селективный (категория применения В) с электронным максимальным расцепителем тока. А3797С — 2-полюсный без максимальных расцепителей тока. А3798С — 3-полюсный без максимальных расцепителей тока. Включены в реестр Минпромторга.

Автоматические выключатели на номинальные токи от 250 до 630 А переменного или постоянного тока токоограничивающие или селективные. Исполнение с электромагнитным или электронным расцепителями или без расцепителя. Обладают высокой отключающей способностью. Большая гамма вариантов комплектации. Широкий температурный диапазон эксплуатации. Подсерия с обозначением У для эксплуатации в электроустановках шахтного оборудования с напряжением до 1140 В. Включены в реестр Минпромторга.

• Номин ток: 250 А
• Количество полюсов: 3
• Номин откл способность Icu при 400 В 50 Гц: 51 кА
• Исполнение: Выдвижной (-ая)
• Тип расцепителя: Электронный
• Тип изделия/компонента: Выключатель автоматический в литом корпусе
• Потери энергии: 195 Вт
• Моторный привод встроенный: Нет
• Тип подключения силовой электрич цепи: Винтовое соединение
• Комплексная защита от замыканий на землю: Да
• Ширина: 400.0 мм
• Высота: 400.0 мм
• Глубина: 460.0 мм
• Кол-во вспомогат норм разомкнутых-НО конт: 1
• Диап регул без заде сраб расцеп короткого замык: 150…3300 А
• Подходит для монтажа на DIN-рейку: Нет
• Тип элемента управления: Удлинённая поворотная ручка (широкий хват)
• С расцеплением под напряжением: Да
• Вид подключения главной электрич цепи: Подключение сзади
• Номин напряжение: 0...690 В
• Номин раб наибольшая откл способность Ics: 50,5 кА
• Диапазон уставки тока расцепления: 75…275 А
• Степень защиты - IP: IP00
• Диапазон кратк задержки расцеп короткого замык: 112,5…3300 А
• Конструкция прибора: Вставляемое в слот устройство (выдвижное/выкатное)
• Моторный привод - дополнительно: Нет
• Кол-во вспомогат норм замкнутых-НЗ конт: 2
• Номин продолжительный ток Iu: 250 А
