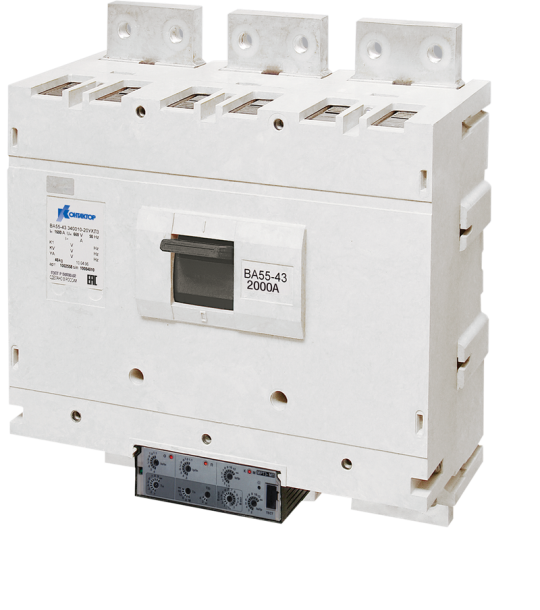

ВА53-43-345270-00УХЛ3 2000А МРТ2 НР220AC ПЭ220AC ЗШМ 1040522

Описание

Выключатели предназначены для эксплуатации в электроустановках с напряжением до 660 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока для нечастых оперативных включений и отключений электрических цепей, а также для защиты электрооборудования от перегрузок и коротких замыканий. Серия рассчитана на номинальные токи до 2000 А. В зависимости от рода тока и величины напряжения обладает коммутационной способностью до 135кА. ВА53-43 - токоограничивающие (категория применения А), с электромагнитными и электронными расцепителями. ВА55-43 – селективные (категория применения В), с электронными расцепителями. ВА56-43 – без максимальных расцепителей тока.

Автоматические выключатели на номинальные токи от 1600 до 2000 А переменного или постоянного тока токоограничивающие или селективные. Исполнение с электронными разных типов расцепителями или без расцепителя. Стационарное или выдвижное исполнение с ручным или электромагнитным приводом. Обладают высокой отключающей способностью и повышенной износостойкостью. Большая гамма вариантов комплектации. Высокая сейсмостойкость.

• Номин ток: 2000 А
• Количество полюсов: 3
• Номин откл способность Icu при 400 В 50 Гц: 135 кА
• Исполнение: Выдвижной (-ая)
• Тип расцепителя: Электронный
• Тип изделия/компонента: Выключатель автоматический в литом корпусе
• Потери энергии: 630 Вт
• Моторный привод встроенный: Да
• Тип подключения силовой электрич цепи: Винтовое соединение
• Комплексная защита от замыканий на землю: Нет
• Ширина: 470.0 мм
• Высота: 430.0 мм
• Глубина: 280.0 мм
• Номин раб наибольшая откл способность Ics: 101,25 кА
• Диапазон уставки тока расцепления: 600…2000 А
• С расцеплением под напряжением: Да
• Тип элемента управления: Рычажковый (перекидной рычаг)
• Вид подключения главной электрич цепи: Подключение сзади
• Степень защиты - IP: IP00
• Диап регул без заде сраб расцеп короткого замык: 1200…24000 А
• Кол-во вспомогат норм замкнутых-НЗ конт: 1
• Диапазон кратк задержки расцеп короткого замык: 900…24000 А
• Номин продолжительный ток Iu: 2000 А
• Подходит для монтажа на DIN-рейку: Нет
• Моторный привод - дополнительно: Нет
• Кол-во вспомогат норм разомкнутых-НО конт: 1
• Конструкция прибора: Вставляемое в слот устройство (выдвижное/выкатное)
• Номин напряжение: 0...690 В
