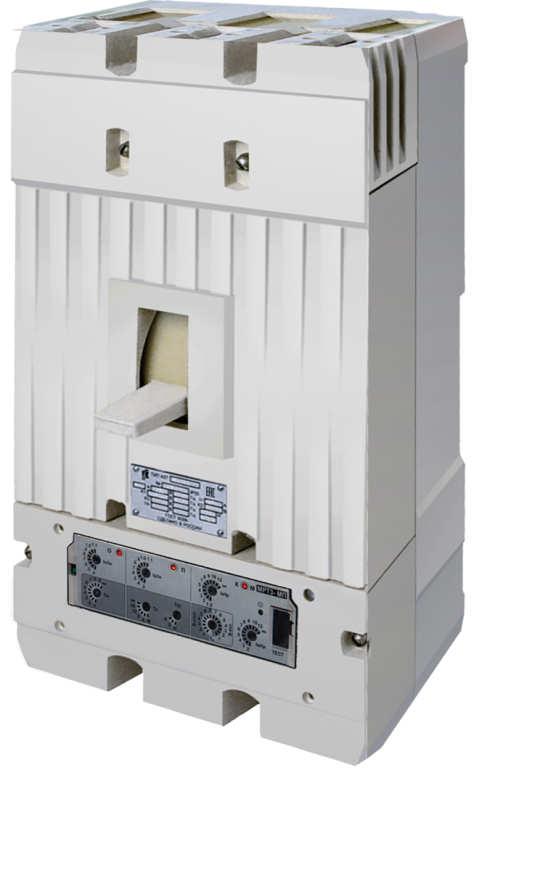

А3794СУХЛ3 Стац Руч 400А 690В Тип 578 1014960

Описание

Выключатели предназначены для эксплуатации в электроустановках с напряжением до 690 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока для нечастых (до 6 раз в сутки) оперативных включений и отключений электрических цепей, а также для защиты электрооборудования от перегрузок и коротких замыканий, а также при снижении напряжения до недопустимой величины. А3791Б — 2-полюсный постоянного или переменного тока, токоограничивающий (категория применения А) с электромагнитным максимальным расцепителем тока. А3792Б — 3-полюсный переменного тока, токоограничивающий (категория применения А) с электромагнитным максимальным расцепителем тока. А3793Б — 2-полюсный постоянного или переменного тока, токоограничивающий (категория применения А) с электронным и электромагнитным максимальными расцепителями тока. А3794Б — 3-полюсный переменного тока, токоограничивающий (категория применения А) с электронным и электромагнитным максимальными расцепителями тока. А3793С — 2-полюсный, селективный (категория применения В) с электронным максимальным расцепителем тока. А3794С — 3-полюсный переменного тока, селективный (категория применения В) с электронным максимальным расцепителем тока. А3797С — 2-полюсный без максимальных расцепителей тока. А3798С — 3-полюсный без максимальных расцепителей тока. Включены в реестр Минпромторга.

Автоматические выключатели на номинальные токи от 250 до 630 А переменного или постоянного тока токоограничивающие или селективные. Исполнение с электромагнитным или электронным расцепителями или без расцепителя. Обладают высокой отключающей способностью. Большая гамма вариантов комплектации. Широкий температурный диапазон эксплуатации. Подсерия с обозначением У для эксплуатации в электроустановках шахтного оборудования с напряжением до 1140 В. Включены в реестр Минпромторга.

• Номин ток: 400 А
• Количество полюсов: 3
• Номин откл способность Icu при 400 В 50 Гц: 51 кА
• Исполнение: Стационарное
• Тип расцепителя: Электронный
• Тип изделия/компонента: Выключатель автоматический в литом корпусе
• Потери энергии: 195 Вт
• Моторный привод встроенный: Нет
• Тип подключения силовой электрич цепи: Винтовое соединение
• Комплексная защита от замыканий на землю: Да
• Ширина: 400.0 мм
• Высота: 400.0 мм
• Глубина: 460.0 мм
• С расцеплением под напряжением: Да
• Номин напряжение: 0...690 В
• Подходит для монтажа на DIN-рейку: Нет
• Степень защиты - IP: IP20
• Диапазон уставки тока расцепления: 120…440 А
• Кол-во вспомогат норм разомкнутых-НО конт: 3
• Тип элемента управления: Рычажковый (перекидной рычаг)
• Вид подключения главной электрич цепи: Подключение спереди
• Номин раб наибольшая откл способность Ics: 50,5 кА
• Диап регул без заде сраб расцеп короткого замык: 240…5280 А
• Моторный привод - дополнительно: Нет
• Конструкция прибора: Устройство в комплекте с корпусом
• Кол-во вспомогат норм замкнутых-НЗ конт: 4
• Номин продолжительный ток Iu: 400 А
• Диапазон кратк задержки расцеп короткого замык: 180…5280 А
