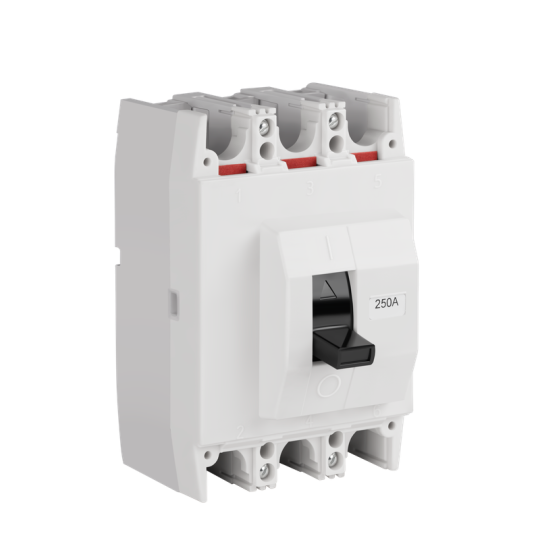

ВА04-36-250А-341110-3000-660В-20 Тип 70 1003252

Описание

Выключатели предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также для нечастых оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 660 В переменного тока частоты 50, 60 Гц и до 220 В постоянного тока. Включены в реестр Минпромторга.

Автоматические выключатели на номинальные токи от 16 А до 400 А для переменного или постоянного токов. Исполнения с термомагнитным или электромагнитным расцепителями или без расцепителя. Стационарное, съемное (втычное), выдвижное исполнения с ручным или электромагнитным приводом. Высокие износостойкость и отключающая способность. Большая гамма исполнений и вариантов комплектации. Широкий температурный диапазон эксплуатации. Включены в реестр Минпромторга.

• Номин ток: 250 А
• Количество полюсов: 3
• Номин откл способность Icu при 400 В 50 Гц: 20 кА
• Исполнение: Стационарное
• Тип расцепителя: Термомагнитный
• Тип изделия/компонента: Выключатель автоматический в литом корпусе
• Потери энергии: 96 Вт
• Моторный привод встроенный: Нет
• Тип подключения силовой электрич цепи: Винтовое соединение
• Комплексная защита от замыканий на землю: Нет
• Ширина: 130.0 мм
• Высота: 130.0 мм
• Глубина: 190.0 мм
• Кол-во вспомогат норм разомкнутых-НО конт: 2
• Кол-во вспомогат норм замкнутых-НЗ конт: 2
• С расцеплением под напряжением: Да
• Вид подключения главной электрич цепи: Подключение сзади
• Номин продолжительный ток Iu: 250 А
• Конструкция прибора: Устройство в комплекте с корпусом
• Диапазон уставки тока расцепления: 250…250 А
• Номин напряжение: 0...660 В
• Степень защиты - IP: IP20
• Диап регул без заде сраб расцеп короткого замык: 3000…3000 А
• Моторный привод - дополнительно: Нет
• Подходит для монтажа на DIN-рейку: Нет
• Номин раб наибольшая откл способность Ics: 15 кА
• Тип элемента управления: Рычажковый (перекидной рычаг)
