Типоисполнение ПРК-32
Наименование параметра | Значение |
Пределы регулировки теплового расцепителя, А | 0,1– 0,16 | 0,16– 0,25 | 0,25– 0,4 | 0,4– 0,63 | 0,63– 1,0 | 1,0– 1,6 | 1,6– 2,5 | 2,5– 4,0 | 4,0– 6,3 | 6,0– 10,0 | 9– 14 | 13– 18 | 17– 23 | 20– 25 | 24– 32 |
Исполнение пускателя по номинальному току, А | 0,16 | 0,25 | 0,4 | 0,63 | 1,0 | 1,6 | 2,5 | 4,0 | 6,3 | 10 | 14 | 18 | 23 | 25 | 32 |
Рабочая наиб. откл. способность, кА | 230В | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 50 | 50 | 15 |
400В | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 7,5 | 7,5 | 6 | 6 | 7,5 |
Ном. предельная откл. способн, кА | 230В | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 50 | 50 | 15 |
400В | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 15 | 15 | 15 | 15 | – |
Мощность двиг. нагрузки, кВт | 230В | – | – | – | – | – | – | 0,37 | 0,75 | 1,1 | 2,2 | 3 | 4 | 5,5 | 5,5 | 5,5 |
400В | – | – | – | – | – | 0,37 | 0,75 | 1,5 | 2,2 | 4,0 | 5,5 | 7,5 | 11 | 11 | 11 |
|
Номинальное рабочее напряжение, В | 230/400 |
Напряжение изоляции, В | 690 |
Импульсное напряжение, В | 6000 |
Электрическая износостойкость (циклов) | 6000 |
Механическая износостойкость (циклов) | 20000 |
Максимальная частота коммутаций (цикл/ч) | 25 |
Кратность срабатывания электромагнитного расцепителя, А | 13le |
Диапазон рабочих температур,°С | от -25 до +60 |
Виброустойчивость, Гц | В диапазоне от 5 до 150 |
Высота над уровнем моря, м | Не более 2000 |
Влажность в месте установки | Не более 50%, при +40 °С |
Масса изделий, кг | 0,3 |
Степень загрязнения | 3 |
Степень защиты по ГОСТ 14254-96 | IP20 |
|

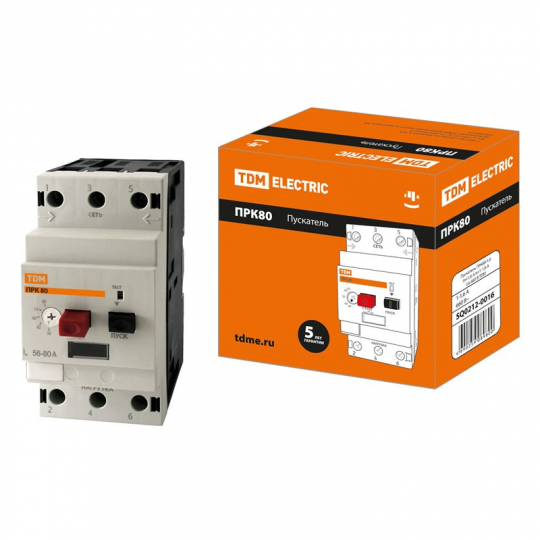

Типоисполнение ПРК-80
Наименование параметра | Значение |
Пределы регулировки теплового расцепителя, А | 25-40 | 40-63 | 56-80 |
Исполнение пускателя по номинальному току, А | 40 | 63 | 80 |
Рабочая наиб. откл. способность, кА | 230В | 15 | 15 | 15 |
400В | 7,5 | 7,5 | 7,5 |
Ном. предельная откл. способн, кА | 230В | 15 | 15 | 15 |
400В | – | – | – |
Мощность двиг. нагрузки, кВт | 230В | – | 15 | 22 |
400В | 18,5 | 30 | 40 |
|
Номинальное рабочее напряжение, В | 230/400 |
Напряжение изоляции, В | 690 |
Импульсное напряжение, В | 6000 |
Электрическая износостойкость(циклов) | 4000 |
Механическая износостойкость(циклов) | 10000 |
Максимальная частота коммутаций (цикл/ч) | 25 |
Кратность срабатывания электромагнитного расцепителя, А | 13le |
Диапазон рабочих температур,°С | от -25 до +60 |
Виброустойчивость, Гц | В диапазоне от 5 до 150 |
Высота над уровнем моря, м | Не более 2000 |
Влажность в месте установки | Не более 50%, при +40 °С |
Масса изделий, кг | 0,9 |
Степень загрязнения | 3 |
Степень защиты по ГОСТ 14254-96 | IP20 |
|
Примечание: Регулирование электротепловых расцепителей осуществляется в сторону снижения уставки срабатывания от номинального значения, указанного на лицевой стороне пускателя. При заказе типоисполнений пускателей следует ориентироваться на номинальную мощность электрооборудования, которое предполагается защитить.
