Статус | Регулярная |
Номинальное импульсное выдерживаемое напряжение Uimp | 4 кВ |
Тип напряжения | AC (перемен.) |
Глубина установочная (встраив.) | 66 мм |
Номин. ток | 63 А |
Номин. напряжение | 400...400 В |
Частота | 50...50 Гц |
Характеристика срабатывания (кривая тока) | D |
Номин. напряжение изоляции Ui | 660 В |
Класс токоограничения | 3 |
Категория перенапряжения | 3 |
Степень загрязнения | 2 |
Модульная ширина (общ. кол-во модульных расстояний) | 4,5 |
Степень защиты (IP) | IP20 |
Количество защищенных полюсов | 3 |
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
Поперечн. сечение подключ. однопроволочного (жесткого) провода | 1...25 мм² |
Поперечн. сечение подключ. многопроволочного (гибкого) провода | 1...16 мм² |
Рабочая температура окружающей среды | -25...50 °C |
Возможна дополнит. комплектация | Да |
Общ. количество полюсов | 3 |
Серия | PROxima |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В | 10 кА |

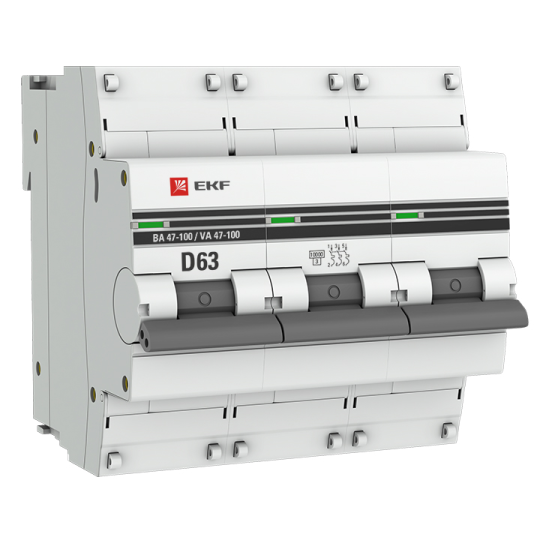

Выключатели автоматические серии ВА 47-100М PROXIMA EKF являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических сетях переменного тока, а также защиты от коротких замыканий в жилых и общественных сооружениях. Выключатель соответствует ГОСТ IEC 60898-1. Выключатели данной серии оснащены электромагнитным расцепителем защиты от короткого замыкания. Тепловой расцепитель защиты от перегрузки отсутствует. Особенностью данной серии автоматических выключателей является усовершенствованная конструкция. Выключатели автоматические имеют пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Выключатель автоматический оборудован удобной ручкой управления, обеспечивающей надежное оперирование устройством. На лицевой панели выключателя имеется цветовой индикатор состояния контактов.
